SAT-Wandhalter in S-Form – bis 45 cm Wandabstand variabel einstellbar
Der AS24245 ist eine praktische Lösung, wenn eine Satellitenschüssel nicht mit einem festen Abstand zur Hauswand montiert werden soll.
Durch die gewinkelte S-Form lässt sich der Wandabstand passend zur Einbausituation einstellen – bis maximal 45 cm.
Das ist besonders hilfreich, wenn ein Dachüberstand, ein Mauervorsprung oder einfach mehr Platz hinter der Schüssel berücksichtigt werden muss.

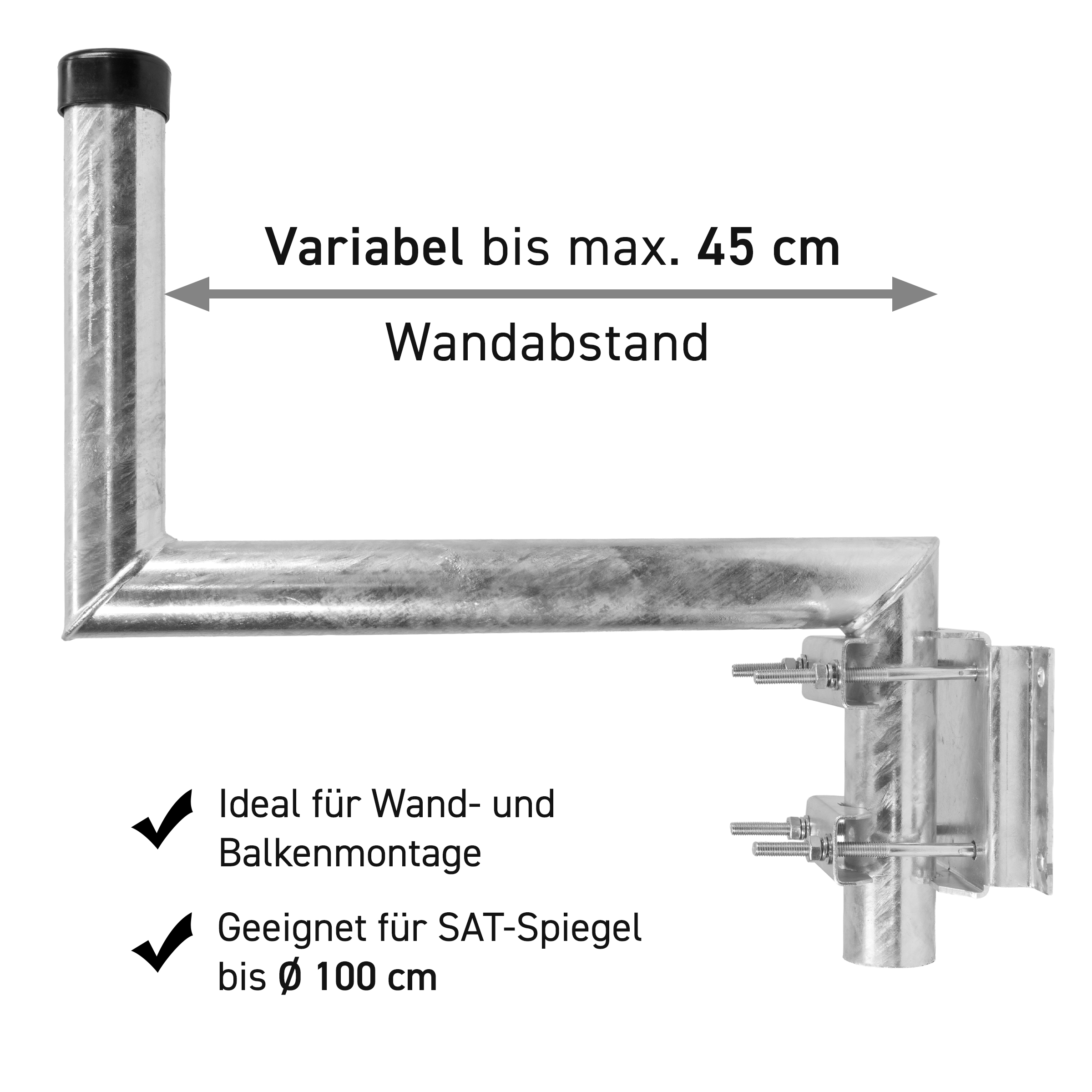

## Bis 45 cm Wandabstand
Der Wandabstand ist laut Produktdaten variabel einstellbar bis:
– 450 mm / 45 cm
Damit kann die Antennenposition an die vorhandene Gebäudesituation angepasst werden.
## Weniger Abstand bedeutet weniger Hebel
Der Halter muss nicht automatisch auf die maximale Ausladung eingestellt werden.
Ist weniger Abstand ausreichend, ist eine kompaktere Einstellung mechanisch vorteilhaft.
Denn je weiter die Schüssel von der Wand entfernt sitzt, desto größer wird der Hebel auf Wand und Befestigung.

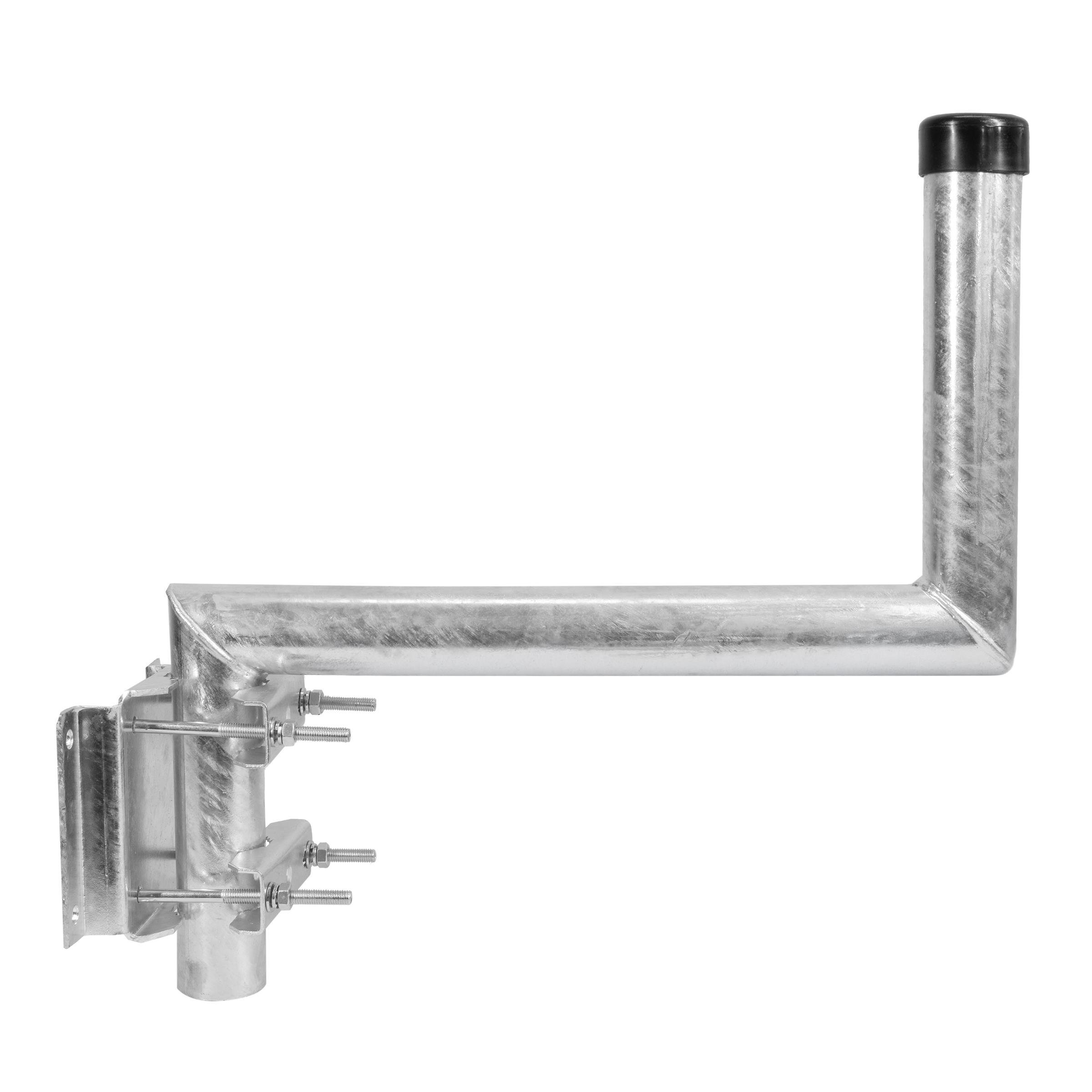

## Gewinkelte S-Form
Das Halterohr besitzt eine gewinkelte S-Form.
Dadurch lässt sich der Abstand zur Fassade variabel gestalten.
## Ø-48-mm-Halterohr
Das Rohr besitzt:
– Ø 48 mm Außendurchmesser
– 2,0 mm Wandstärke
– 280 mm Höhe
Vor der Montage sollte geprüft werden, ob die Mastschelle der verwendeten Satellitenschüssel zu Ø 48 mm passt.
## Für SAT-Schüsseln bis Ø 100 cm
Laut Produktdaten eignet sich der AS24245 für Satellitenantennen bis 100 cm Durchmesser.
Damit ist der Halter für viele klassische SAT-Anlagen geeignet.

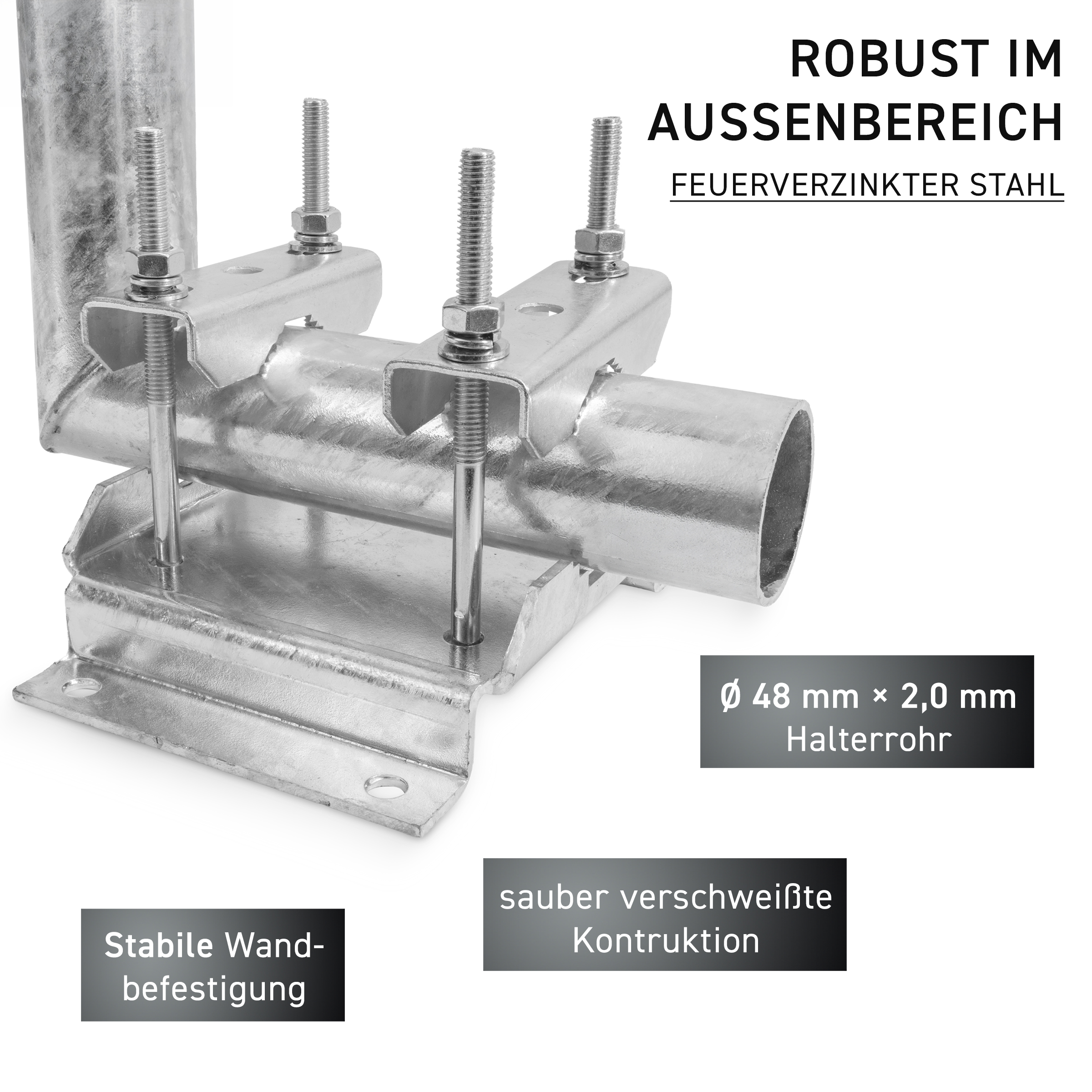

## Feuerverzinkter Stahl
Der Wandhalter besteht aus Stahl und ist nach EN ISO 1461 feuerverzinkt.
Die Feuerverzinkung unterstützt den Korrosionsschutz bei dauerhafter Außenmontage.
## Grundplatte 16,8 × 13,2 cm
Die Grundplatte misst:
– 16,8 × 13,2 cm
## Bekannte Lochabstände
Die Befestigungsbohrungen besitzen laut Produktdaten:
– horizontal 14,5 cm
– vertikal 9 cm
Das ist besonders praktisch, wenn vor der Montage geprüft werden soll, ob das Bohrbild zu einer vorhandenen Konstruktion passt.

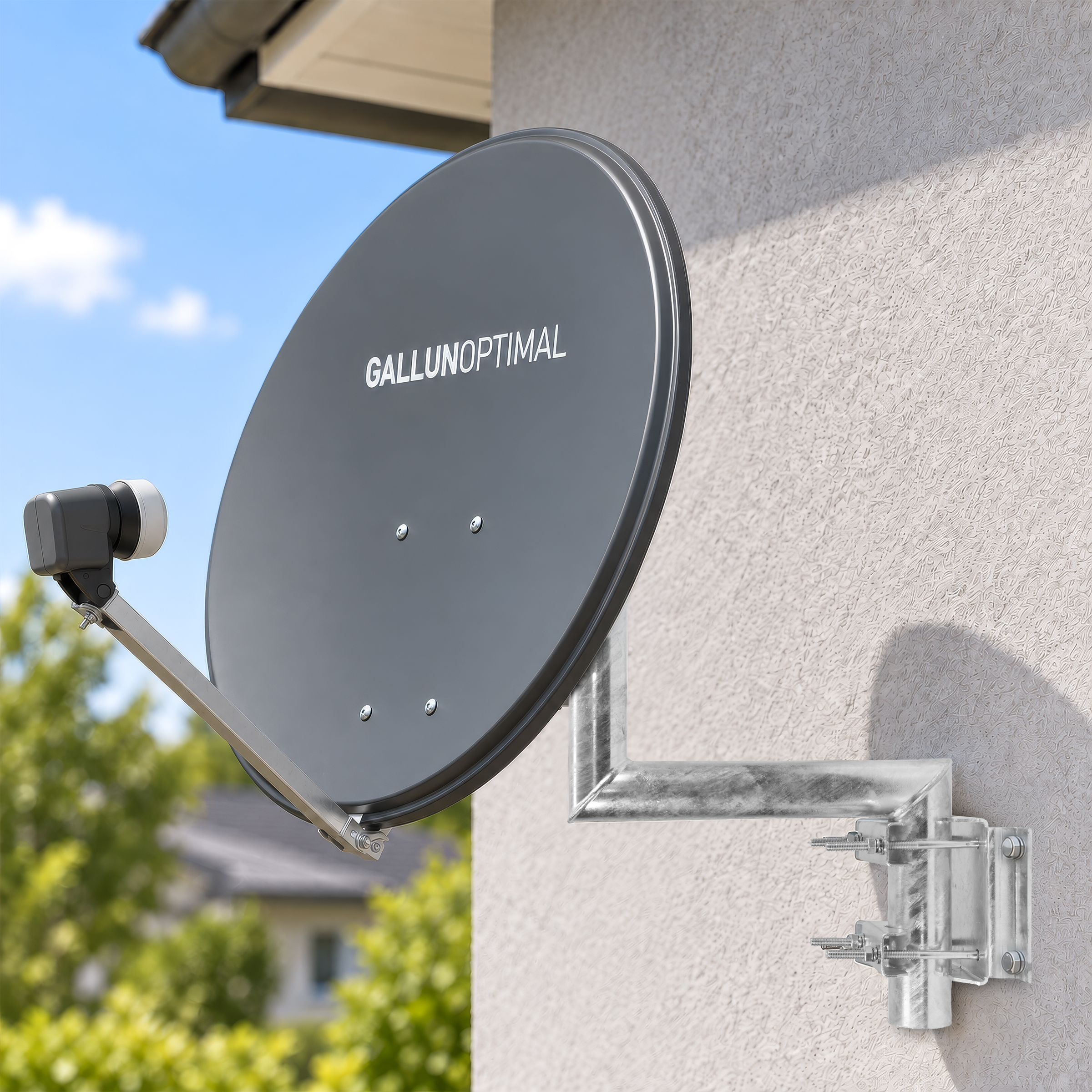

## Ideal bei Dachüberstand
Ein typischer Einsatz ist die Montage unter einem Dachüberstand.
Wenn ein kurzer Wandhalter nicht genügend Abstand bietet, kann die SAT-Schüssel weiter von der Fassade weg positioniert werden.
## Auch bei Mauervorsprüngen hilfreich
Weitere mögliche Anwendungen sind:
– Gesims
– Mauerabsatz
– zurückgesetzte Wandfläche
– Gebäudekante
– zusätzlicher Platzbedarf beim Ausrichten
## Mehr Platz hinter der Schüssel
Nicht nur der Reflektor selbst benötigt Platz.
Berücksichtigt werden müssen auch:
– Antennenschelle
– LNB-Arm
– Koaxialkabel
– Drehbewegung
– Neigungsverstellung
Der variable Wandabstand hilft, den benötigten Freiraum passend einzustellen.
## Windbelastung beachten
Eine Satellitenschüssel kann bei Wind erhebliche Kräfte erzeugen.
Bei maximalen 45 cm Wandabstand ist die Belastung der Wandbefestigung höher als bei einer kürzeren Einstellung.
## Wand muss tragfähig sein
Die Halterung sollte nur an einer geeigneten Wand befestigt werden.
Je nach Untergrund können unterschiedliche Dübel oder Anker notwendig sein.
## Gedämmte Fassade
Bei einer Wärmedämmung kann eine spezielle Abstandsmontage erforderlich sein.
Die Belastung darf nicht ausschließlich über die Dämmschicht aufgenommen werden.
## Alte Bohrlöcher nicht automatisch weiterverwenden
Die bekannten Lochabstände können beim Austausch hilfreich sein.
Trotzdem sollten vorhandene Bohrungen und Dübel immer auf ihren Zustand geprüft werden.
## Typische Anwendungen
Der AS24245 eignet sich beispielsweise für:
– SAT-Anlage an Hauswand
– Giebel
– Garage
– Nebengebäude
– Montage unter Dachüberstand
– Montage neben Mauervorsprung
– Austausch eines festen Wandhalters
– Nachrüstung einer vorhandenen SAT-Anlage

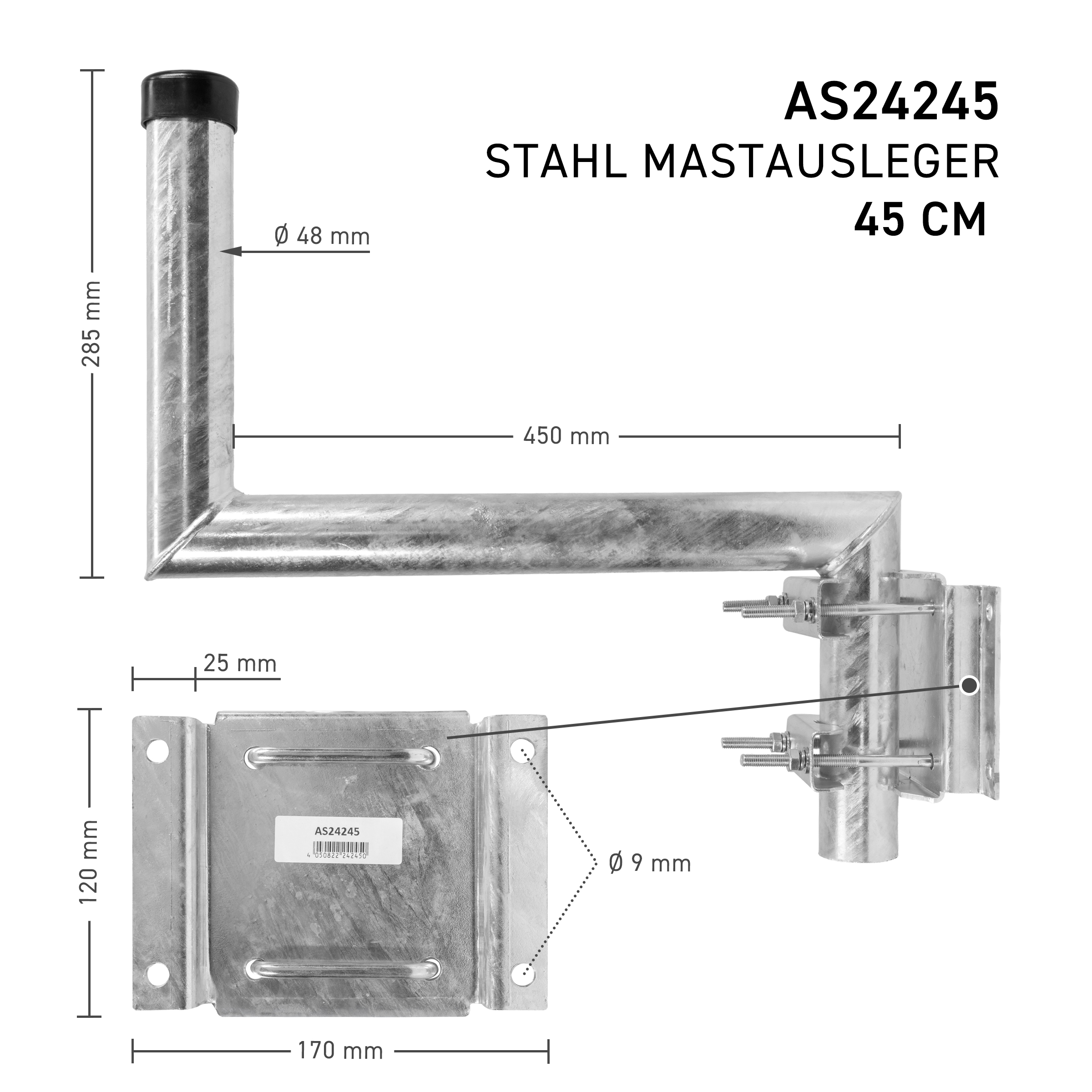

## Technische Daten
Artikelkennung: AS24245
Artikelnummer: 24245
EAN: 4050822242450
Produktart: variabler SAT-Wandhalter
Material: Stahl
Oberfläche: feuerverzinkt nach EN ISO 1461
Wandabstand: bis max. 450 mm / 45 cm verstellbar
Höhe: 280 mm
Halterrohr: gewinkelte S-Form
Halterrohr: Ø 48 × 2,0 mm
Geeignet für SAT-Antennen: bis Ø 100 cm laut Produktdaten
Grundplatte: 168 × 132 mm
Lochabstand horizontal: 145 mm
Lochabstand vertikal: 90 mm
## Lieferumfang
1 × SAT-Wandhalter AS24245, variabel einstellbar
Satellitenschüssel, LNB, Wandbefestigungsmaterial, Koaxialkabel und weiteres Zubehör sind nicht enthalten.
Der AS24245 eignet sich besonders für SAT-Montagen, bei denen der Abstand zur Fassade individuell an Dachüberstand, Mauervorsprung oder benötigten Bewegungsraum angepasst werden soll.
