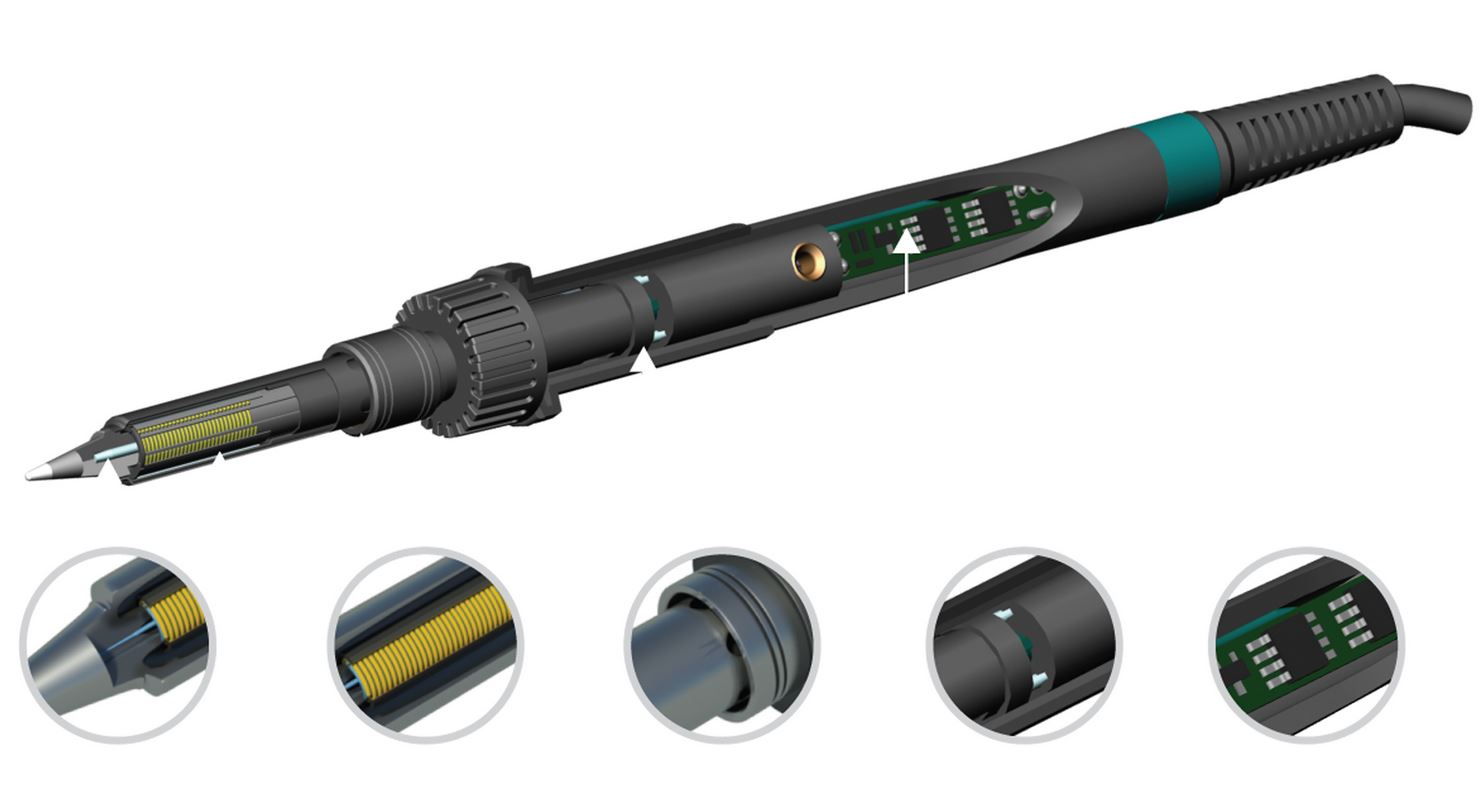

Der QUICK Ersatzlötkolben QUELKTSS21D ist eine Ersatz-Handkomponente für die digitale Hochfrequenz-Lötstation QUICK 3202. Er ermöglicht den gezielten Austausch des vorhandenen Lötkolbens, wenn dieser beschädigt, mechanisch verschlissen oder nach einer entsprechenden Fehlerdiagnose nicht mehr ordnungsgemäß funktionsfähig ist. Die aktuelle Ersatzteilübersicht ordnet den QUELKTSS21D ausdrücklich der QUICK 3202 zu.
Die separate Verfügbarkeit des Lötkolbens ist insbesondere bei professionell genutzten Lötstationen sinnvoll. Ist die eigentliche Station mit Regelung, Display und Netzteil weiterhin funktionsfähig, muss bei einem Defekt am Handstück nicht automatisch das komplette System ersetzt werden.
Technische Daten und Highlights:
Hersteller: QUICK
Produktart: Ersatzlötkolben
Katalogbezeichnung: QUELKTSS21D
Passend für QUICK 3202
Abmessungen laut Artikelangabe: ca. 260 x 45 x 35 mm
Gewicht: ca. 0,13 kg
Für Reparatur, Wartung und Instandsetzung
Keine komplette Lötstation
Passende Lötspitzenserie der 3202: QUICK 200
Separat austauschbarer Heizkörper innerhalb des 3202-Systems
Die QUICK 3202 ist eine digitale Hochfrequenz-Lötstation für professionelle Handlötarbeiten. Das System besitzt eine maximale Ausgangsleistung von 90 W und einen einstellbaren Temperaturbereich von 100 bis 550 °C. Der Sollwert kann in 1-°C-Schritten eingestellt werden. Die Station zeigt sowohl Soll- als auch Ist-Temperatur digital an und lässt sich bei Bedarf kalibrieren.
Für häufig verwendete Arbeitstemperaturen stehen drei Speicherplätze zur Verfügung. Ab Werk werden 200 °C, 300 °C und 380 °C genannt. Zusätzlich kann die Einstellung durch einen Passwortschutz gegen unbeabsichtigte Änderungen gesichert werden.
Ein weiterer Bestandteil des Systems ist die automatische Standby-Funktion. Nach einer einstellbaren Zeit ohne Nutzung kann die Station die Temperatur absenken. Ein Sensor im Griff erkennt die Aufnahme des Lötkolbens und ermöglicht anschließend die Rückkehr in den Arbeitsbetrieb. Dies reduziert unnötige thermische Belastung der Lötspitze während längerer Arbeitspausen.
Die QUICK 3202 verwendet Lötspitzen der 200-Serie. Dadurch stehen verschiedene Spitzenformen für unterschiedliche Lötaufgaben zur Verfügung. Im Lieferumfang der kompletten Station wird beispielsweise eine 200-2B mit bleistiftförmiger Spitze und etwa 1 mm Durchmesser genannt. Weitere Varianten reichen von feinen Nadelspitzen bis zu unterschiedlichen Meißel- und Sonderformen.
Auch der Heizkörper ist innerhalb des Systems als eigenständige Ersatzkomponente geführt. Für die aktuelle 3202 wird der Ersatzheizkörper QUHK1901A genannt. Dadurch kann bei einem Defekt zwischen Lötspitze, Heizkörper und komplettem Lötkolben unterschieden und entsprechend gezielt repariert werden.
Vor dem Austausch des kompletten Lötkolbens sollte daher möglichst geprüft werden, welche Komponente tatsächlich betroffen ist. Wenn die Station nicht mehr aufheizt, kann beispielsweise auch der Heizkörper die Ursache sein. Mechanische Schäden am Griff, Kabel oder anderen Bestandteilen des Handstücks können dagegen den Austausch des vollständigen Lötkolbens erforderlich machen.
Besonders wichtig ist bei diesem Artikel die korrekte Modellzuordnung. Auf einer einzelnen Produktseite findet sich im Beschreibungstext noch die Angabe „für Lötstation 3103/3104“. Gleichzeitig führen der aktuelle Produkttitel, die aktuelle Ersatzteil-Preisliste und die Zubehörzuordnung der QUICK 3202 den QUELKTSS21D ausdrücklich für die 3202.
Für die QUICK 3104 existiert inzwischen ein anderer, eindeutig dokumentierter Ersatzlötkolben: der QUICK 901RAA mit der Katalogbezeichnung QUELK310X. Dieser wird ausdrücklich für 3104 sowie weitere kompatible Stationsmodelle angeboten und verwendet die Lötspitzenserie 960.
Aus diesem Grund sollte die Modellbezeichnung der vorhandenen Station vor einer Bestellung kontrolliert werden. Für eine QUICK 3202 ist der QUELKTSS21D nach aktueller Datenlage die richtige Zuordnung. Eine allgemeine Bewerbung des Artikels für 3103/3104 würde ich aufgrund der widersprüchlichen älteren Produktbeschreibung dagegen vermeiden.
Bei Reparaturarbeiten ist die Station vollständig auszuschalten und vom Stromnetz zu trennen. Steckverbindungen sollten nur dafür vorgesehen gelöst beziehungsweise verbunden werden. Beim Umgang mit elektronischer Löttechnik sind geeignete ESD-Schutzmaßnahmen sinnvoll.
Der QUICK Ersatzlötkolben QUELKTSS21D eignet sich damit für professionelle Elektronikwerkstätten, Fertigung, Ausbildung und technische Instandhaltung, wenn der komplette Lötkolben einer vorhandenen QUICK 3202 ersetzt werden muss. Durch die separate Ersatzteilversorgung kann ein weiterhin funktionsfähiges Stationsgerät langfristig weiter genutzt werden.
