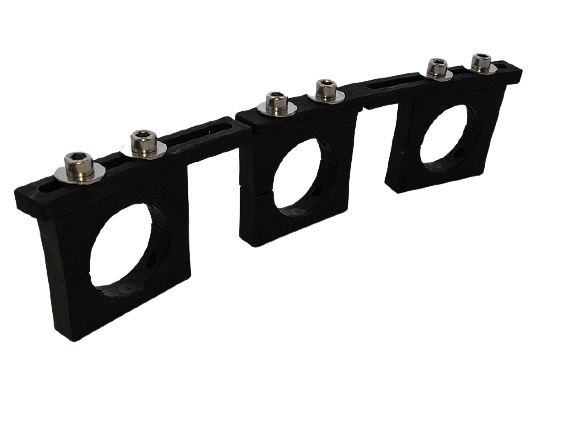

Drei Satellitenpositionen mit einer SAT-Schüssel – Multifeedhalter für 3 LNBs Ø 40 mm
Mit dem AS61130 lässt sich eine geeignete Satellitenanlage um zusätzliche LNB-Positionen erweitern.
Der Multifeedhalter bietet drei separate Aufnahmen für LNBs mit dem üblichen Ø-40-mm-Feedhals und eignet sich damit für den Aufbau einer Mehrsatellitenanlage mit bis zu drei LNBs.
Das ist besonders interessant, wenn mehrere Satellitenpositionen empfangen werden sollen, ohne dafür mehrere Satellitenschüsseln montieren zu müssen.
Platz für drei LNBs
Der AS61130 besitzt drei LNB-Aufnahmen.
Je nach gewünschter Anlage können beispielsweise verwendet werden:
Single-LNBs
Twin-LNBs
Quad-LNBs
Quattro-LNBs
geeignete Unicable-LNBs
Voraussetzung ist eine Ø-40-mm-Aufnahme und ausreichend Platz zwischen den LNB-Gehäusen.
Standardmaß Ø 40 mm
Die Halterung ist für LNBs mit Ø 40 mm Feedhals vorgesehen.
Dieses Maß ist bei vielen handelsüblichen SAT-LNBs verbreitet.
Vor dem Kauf sollte trotzdem kurz geprüft werden, ob der vorhandene oder geplante LNB tatsächlich einen 40-mm-Feedhals besitzt.
Mehrere Satelliten mit einer Antenne empfangen
Bei einer geeigneten Satellitenschüssel können die drei LNBs auf unterschiedliche Satellitenpositionen ausgerichtet werden.
Ein typisches Beispiel kann sein:
Astra 19,2° Ost
Hotbird 13° Ost
eine weitere geeignete Position
Welche Kombination tatsächlich möglich ist, hängt jedoch von Antennengröße, Standort und mechanischem Einstellbereich ab.
Ideal für Multifeed-Anlagen
Der Halter eignet sich besonders für Nutzer, die:
zusätzliche internationale Programme empfangen möchten
mehrere Satellitenpositionen nutzen
vorhandene SAT-Anlagen erweitern
eine zweite oder dritte Orbitposition ergänzen möchten
Einfacher LNB-Wechsel
Jeder LNB sitzt in einer eigenen Klemmaufnahme.
Soll ein einzelner LNB ausgetauscht werden, müssen laut Produktdaten lediglich die beiden Schrauben der jeweiligen Klemmbacke geöffnet werden.
Die komplette Halterung muss dafür nicht vollständig zerlegt werden.
Praktisch bei späteren Änderungen
Dadurch lässt sich beispielsweise:
ein defekter LNB ersetzen
von Single auf Twin wechseln
auf Quad oder Quattro umrüsten
eine einzelne Empfangsposition warten
ohne die gesamte Multifeedkonstruktion auseinandernehmen zu müssen.
Nach dem Austausch Empfang kontrollieren
Nach einem LNB-Wechsel sollte die betreffende Position trotzdem kontrolliert werden.
Schon wenige Millimeter Veränderung können die Signalqualität beeinflussen.
Eine kleine Feinjustierung kann deshalb notwendig sein.
Kunststoff – leicht und korrosionsunempfindlich
Der Multifeedhalter besteht laut Produktdaten aus Kunststoff.
Dadurch ist die Konstruktion:
leicht
einfach zu handhaben
unempfindlich gegen klassische Metallkorrosion
Bestehende Feedhalter erweitern
Der AS61130 ist als Erweiterung für geeignete Feedhalteradapter vorgesehen.
Vor dem Kauf sollte geprüft werden, ob die mechanische Aufnahme zur vorhandenen Satellitenantenne passt.
Die Bezeichnung „Multifeed“ bedeutet nicht automatisch, dass der Halter an jede beliebige Schüssel montiert werden kann.
DiSEqC oder Multischalter zusätzlich erforderlich
Der Multifeedhalter positioniert die LNBs lediglich mechanisch.
Damit ein Receiver zwischen mehreren Satellitenpositionen wechseln kann, ist zusätzlich eine passende elektrische Verschaltung erforderlich.
Je nach Anlage kann das beispielsweise sein:
DiSEqC-Schalter
Multischalter
entsprechende Receiver-Konfiguration
Für verschiedene Anlagengrößen
Der Halter kann sowohl bei einfachen als auch bei größeren Anlagen eingesetzt werden.
Beispiele:
3 × Single-LNB für einen Teilnehmer
3 × Twin-LNB für zwei Teilnehmer
mehrere Quad-LNBs
Quattro-LNBs mit Multischalter
Die passende elektrische Verteilung muss jeweils separat geplant werden.
Gute Ausrichtung ist entscheidend
Bei einer Multifeedanlage müssen die LNBs seitlich versetzt zum Brennpunkt positioniert werden.
Deshalb sollte die Anlage sorgfältig eingestellt werden.
Relevant sind:
LNB-Abstand
Höhe
Drehwinkel
Ausrichtung der Satellitenschüssel
Antennengröße beachten
Nicht jede Satellitenschüssel eignet sich gleichermaßen für drei LNB-Positionen.
Die mögliche Satellitenkombination hängt unter anderem von:
Reflektorgröße
Reflektorgeometrie
Satellitenabständen
geografischem Standort
Größe der LNB-Gehäuse
ab.
Typische Anwendungsfälle
Der AS61130 eignet sich beispielsweise für:
Astra + Hotbird + weitere Satellitenposition
internationale Programmpakete
Erweiterung einer bestehenden SAT-Anlage
Mehrsatellitenempfang für mehrere Teilnehmer
Ersatz einer bestehenden 3-fach-Halterung
Technische Daten
Artikelkennung: AS61130
Artikelnummer: 61130
Produktart: LNB-Multifeedhalter
LNB-Aufnahmen: 3
Feedhals: Ø 40 mm
Material: Kunststoff
Einsatz: Mehrsatellitenanlagen
Montage: Erweiterung kompatibler Feedhalteradapter
LNB-Austausch: einzelne Klemmbacke über zwei Schrauben lösbar
Lieferumfang
1 × Multifeedhalter für 3 LNBs mit Ø-40-mm-Aufnahme
LNBs, Satellitenschüssel, DiSEqC-Schalter, Multischalter, Kabel und weiteres Installationszubehör sind nicht enthalten.
Der AS61130 eignet sich damit besonders für SAT-Anlagen, bei denen drei LNBs kompakt an einer geeigneten Satellitenschüssel positioniert und bei Bedarf einzeln gewartet oder ausgetauscht werden sollen.
