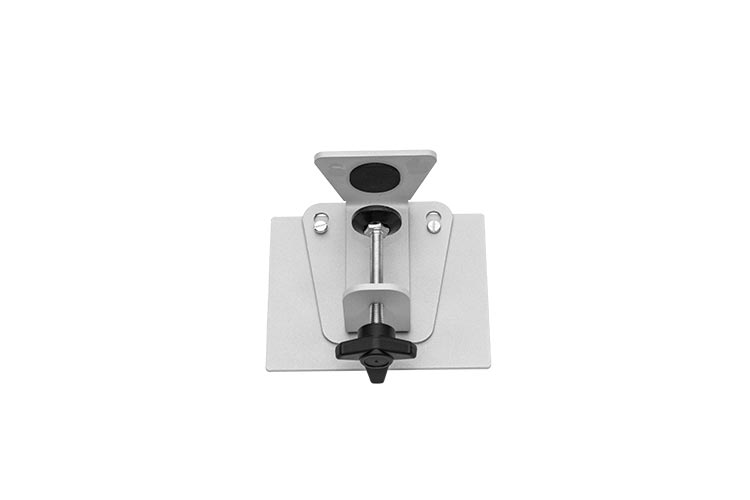

Platzsparende Tischhalterung für das ERSA EASY ARM 1
Die ERSA Tischhalterung 3CA10-9001 wurde speziell für das Lötrauch-Filtergerät EASY ARM 1 entwickelt. Sie befestigt das Filtergerät seitlich an der Kante eines geeigneten Arbeitstisches. Dadurch steht die Absaugung nicht mehr frei auf der Arbeitsplatte und die verfügbare Fläche kann besser für Leiterplatten, Lötstation, Werkzeug, Bauteile und weiteres Arbeitsmaterial genutzt werden.
Fester Standort für die Lötrauchabsaugung
Bei einem frei aufgestellten Filtergerät kann das wiederholte Ausrichten oder Schwenken des Absaugarms dazu führen, dass sich das Gerät auf der Arbeitsfläche verschiebt. Die Tischhalterung gibt dem EASY ARM 1 einen festen Platz am Arbeitsplatz. Das erleichtert eine dauerhaft eingerichtete Absauglösung und sorgt zugleich für eine übersichtliche Anordnung am Lötplatz.
Das Filtergerät wird nicht einfach lose in die Halterung gestellt. Eine zum Montagesystem gehörende Rückplatte wird am EASY ARM 1 befestigt. Anschließend lässt sich das Gerät über die vorgesehenen Schraubenköpfe in die Schlüssellochöffnungen der Tischhalterung einhängen. Bei Bedarf kann es wieder ausgehängt werden.
Klemmmontage an der Tischkante
Die Tischhalterung wird bis zum Anschlag über die Tischplatte geschoben und mit einer Klemmschraube befestigt. Eine dauerhafte Verschraubung durch die Arbeitsplatte ist bei dieser Montageart nicht erforderlich. Vor der Installation sollte geprüft werden, ob Tischkante, Plattenstärke und Stabilität des Arbeitsplatzes für die Halterung geeignet sind.
Die Klemmverbindung muss fest sitzen, bevor das Filtergerät eingehängt wird. Dadurch wird verhindert, dass sich die Halterung beim Ausrichten des Absaugarms an der Tischkante verschiebt. Die Montage sollte vollständig nach der zugehörigen ERSA Anleitung erfolgen.
Exakt für das EASY ARM 1 vorgesehen
Die Ausführung 3CA10-9001 ist für das ERSA Filtergerät EASY ARM 1 mit der Gerätebezeichnung 0CA10-001 bestimmt. Sie ist keine universelle Tischhalterung für beliebige Lötrauchabsaugungen oder andere Geräte. Vor der Bestellung sollte die Modellbezeichnung des vorhandenen Filtergeräts abgeglichen werden.
Für das größere EASY ARM 2 wird eine separate Halterung verwendet. Die beiden Ausführungen sollten nicht miteinander verwechselt werden.
Abmessungen und Gewicht
Die ERSA Tischhalterung besitzt Abmessungen von 205 x 205 x 110 mm und wiegt etwa 1,34 kg. Damit bildet sie eine solide mechanische Aufnahme für das kompatible Filtergerät und eignet sich für dauerhaft eingerichtete Arbeitsplätze in Werkstatt, Fertigung, Labor und Ausbildung.
Technische Daten und Produkteigenschaften
– Hersteller: ERSA
– Produkttyp: Tischhalterung für ein Lötrauch-Filtergerät
– Ausführung: 3CA10-9001
– Kompatibilität: ERSA EASY ARM 1
– Passende Gerätebezeichnung: 0CA10-001
– Montageort: Kante eines geeigneten Arbeitstisches
– Montageart: Klemmmontage
– Geräteaufnahme: Einhängen über Schraubenköpfe und Schlüssellochöffnungen
– Abmessungen: 205 x 205 x 110 mm
– Gewicht: ca. 1,34 kg
– Einsatzbereiche: Elektronikfertigung, Reparatur, Service, Labor, Entwicklung und Ausbildung
– Lieferumfang: eine Tischhalterung mit zugehörigen Montageteilen
Typische Einsatzbereiche
– Dauerhaft eingerichtete Handlötarbeitsplätze
– Kompakte Werkbänke mit begrenzter Arbeitsfläche
– Elektronikfertigung und Baugruppenreparatur
– Technischer Service und Instandhaltung
– Labor, Entwicklung und Prototypenbau
– Ausbildungs- und Schulungsplätze
Hinweise zur Montage
Vor der Montage muss das EASY ARM 1 ausgeschaltet und vollständig von der Stromversorgung getrennt werden. Entsprechend der ERSA Montageanleitung werden der Gerätedeckel geöffnet und die Filter entnommen. Danach wird die Rückplatte der Tischhalterung mit den beiliegenden Schrauben am Filtergerät montiert und das Gerät wieder zusammengesetzt.
Anschließend wird die Klemmschraube geöffnet, die Halterung vollständig über die Tischplatte geschoben und sicher festgezogen. Erst wenn die Tischhalterung fest sitzt, wird das Filtergerät über die Schraubenköpfe in die vorgesehenen Aufnahmen eingehängt.
Vor der Wiederinbetriebnahme sollte kontrolliert werden, ob das EASY ARM 1 sicher befestigt ist, die Filter korrekt eingesetzt sind und der Gerätedeckel ordnungsgemäß geschlossen wurde. Die Montage sollte nur an einem ausreichend stabilen Tisch erfolgen.
Lieferumfang und Abgrenzung
Geliefert wird ausschließlich die ERSA Tischhalterung 3CA10-9001 einschließlich der zum Montagesystem gehörenden Teile. Das Filtergerät EASY ARM 1, Filtereinsätze, Absaugarm, Absaugdüse, Verbindungsschläuche, Lötstation und weiteres Zubehör sind nicht enthalten.
Mehr freie Arbeitsfläche am Lötplatz
Die Tischhalterung ist eine sinnvolle Ergänzung für Arbeitsplätze, an denen das EASY ARM 1 dauerhaft eingesetzt werden soll. Durch die seitliche Befestigung bleibt die Arbeitsfläche besser nutzbar, während das Filtergerät einen festen und klar definierten Platz erhält. Das unterstützt einen aufgeräumten Aufbau und erleichtert die Integration der Lötrauchabsaugung in bestehende Werkstatt- und Fertigungsarbeitsplätze.
